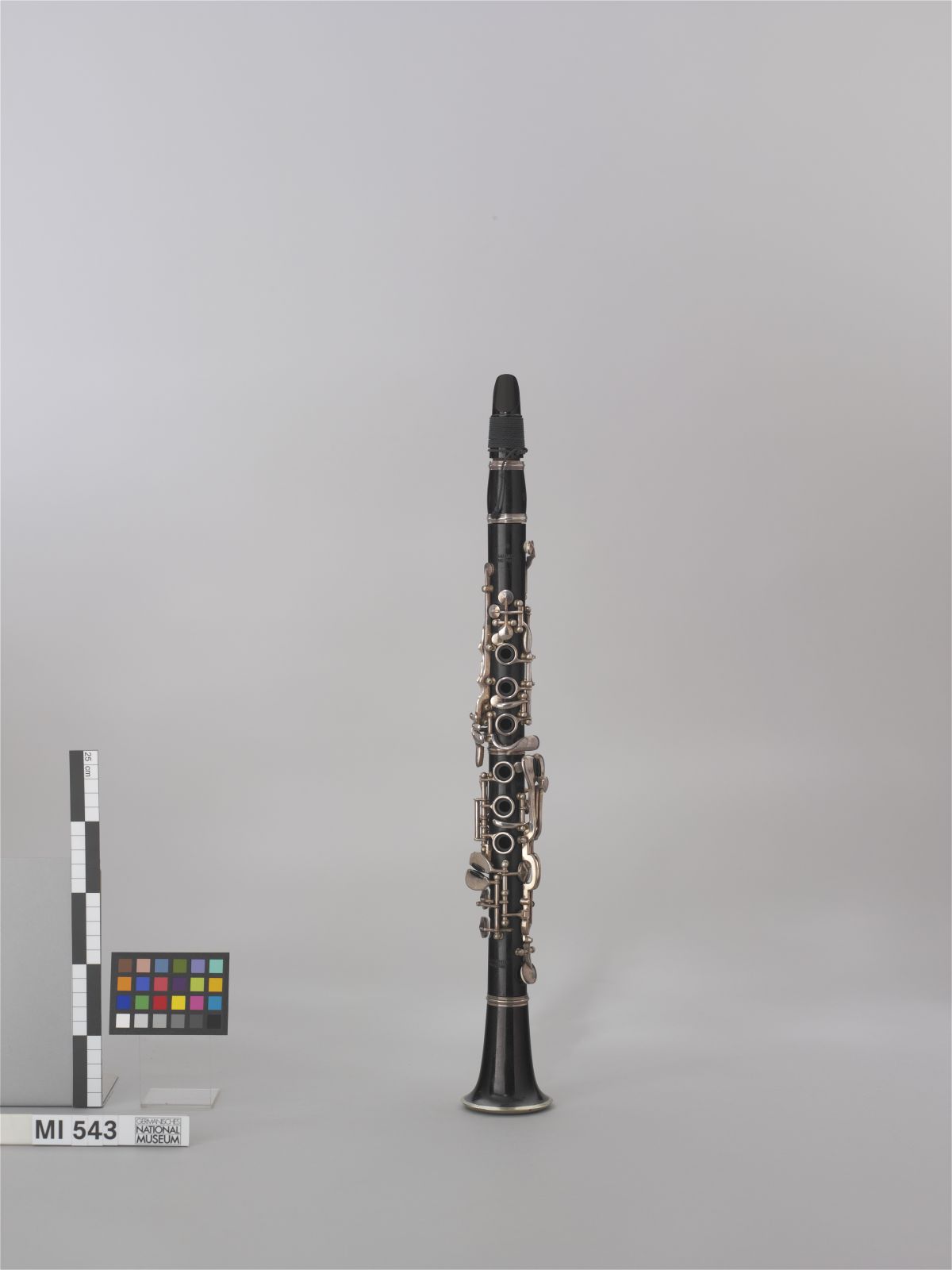

Bild 1 von MI543 als [JPG] [TIF]

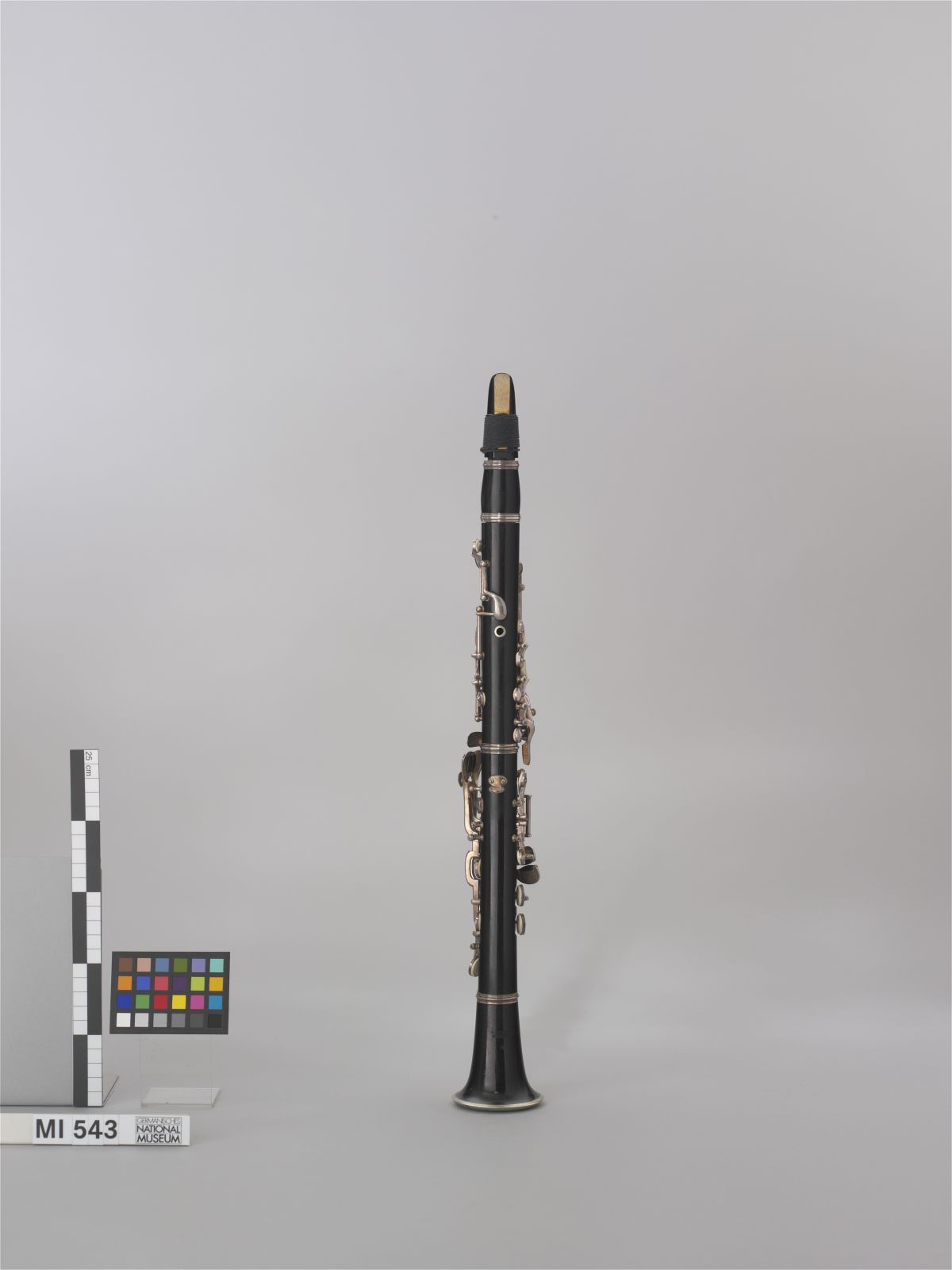

Bild 2 von MI543 als [JPG] [TIF]

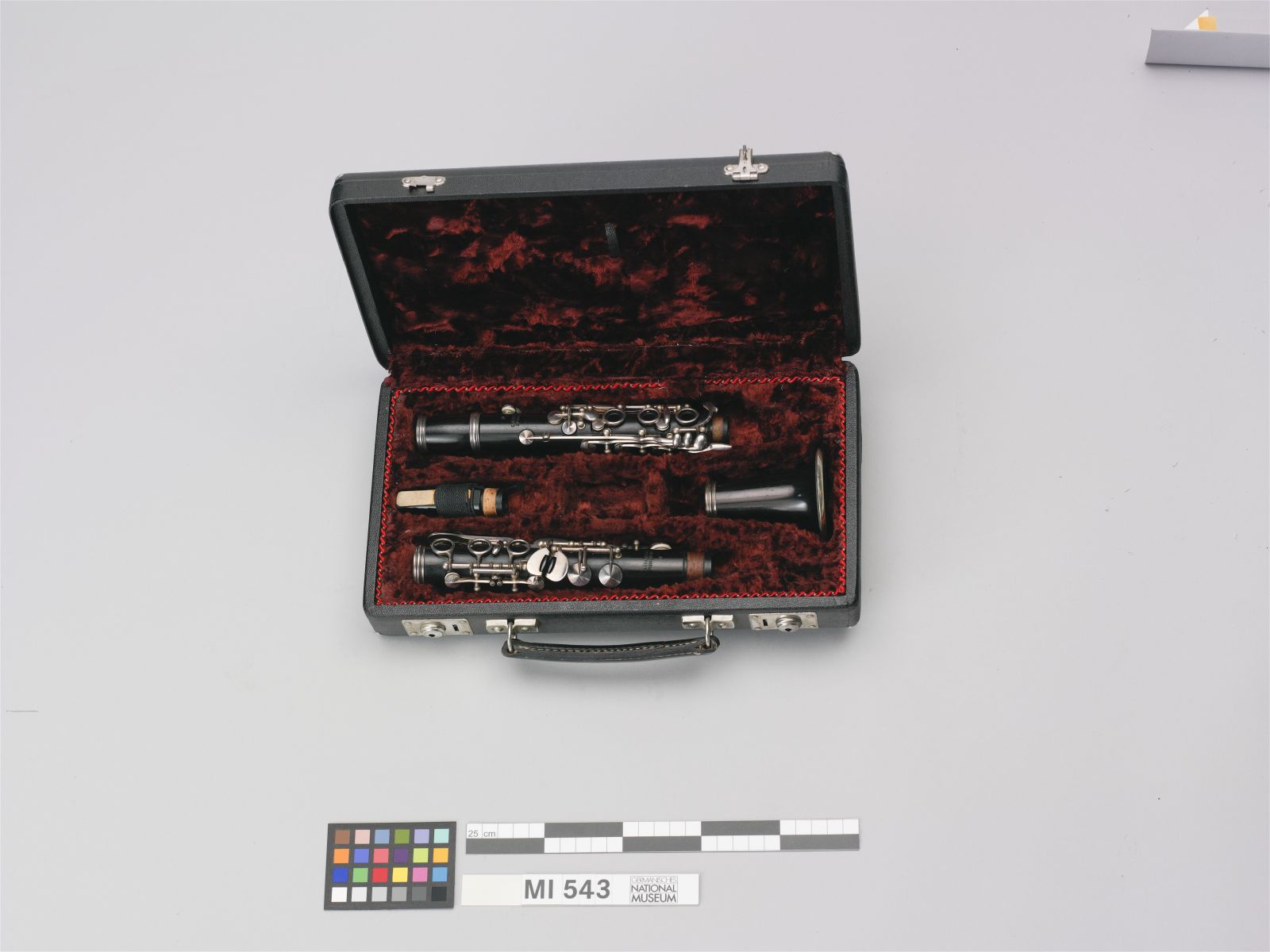

Bild 3 von MI543 als [JPG] [TIF]

Permalink

http://objektkatalog.gnm.de/objekt/MI543

Allgemeine Bezeichnung

Klarinette in D, 20 Klappen

Inventarnummer

MI543

Sammlung

Musikinstrumente

Klassifikation

Klarinette
Clarinet

Anzahl der Teile

1

Hersteller

Graeßel, Fritz (Hersteller*in)

Herstellungsdatum

1960

Herstellungsort

Nürnberg (Stadt) GND

Maße

Gesamtlänge:510 mm
Länge ohne Schnabel:451,5 mm
Länge ohne Birne:427 mm
Schnabel: (Gesamtlänge):73,2 mm
Birne (Gesamtlänge):42,6 mm
Oberrohr (Gesamtlänge):183,5 mm
Unterrohr (Gesamtlänge):194 mm
Schallbecher (Gesamtlänge):80 mm

Material und Technik

Schnabel: Kautschuk; Korpus: Grenadill (?); Zwingen: Neusilber, bis auf die Zwinge am Schallbecherrand versilbert; Klappen: Neusilber, versilbert

Beschreibung

Fünfteilig: Schnabel, Birne, Oberrohr, Unterrohr, Schallbecher; 20 Klappen in Säulchenlagerung: f0 (R4), b1 (LD), a1/h1-Triller (R1), a1 (L1), as1 (L1), fis1 (Ring) (L1/LD/L2/L3), c3/d3-Triller (R1), f1 längs (R1), II Ausgleich (L2/L3), dis1 längs (R1), dis1 quer (L3), cis1 (L4), h0 (Brille) (R2/R3), b0 (R3), Gabel-b0 Ausgleich (R2/R4/L4), gis0 (R4/L4), fis0-Triller (L4/R4), fis0 (L4), f0 (R4), e0 (L4); Graeßel Modell 335: Am Oberrohr System Oehler mit Oktavverbindung (cis3-Mechanik), a1/h1- und c3/d3-Triller, jedoch ohne f1-quer-Klappe; am Unterrohr eigenes System mit Griffloch V mit c1-Ausgleichsdeckel, lateraler h0-Klappe über Brille V-VI, kombiniert mit kreuzförmiger Gabel b0-Mechanik, gis0-Heber für den kleinen linken Finger, Patent-cis2-Mechanik (h1/cis2-Triller). Weitere Beschreibung siehe Lit.

Literatur

Huber, Renate: Verzeichnis sämtlicher Musikinstrumente im Germanischen Nationalmuseum Nürnberg. Wilhelmshaven, 1989, S. 286. Link zur Bibliothek

Bär, Frank P.: Verzeichnis der europäischen Musikinstrumente im Germanischen Nationalmuseum Nürnberg. Band 5. Klarinetten normaler und höherer Stimmlage mit 10 und mehr Klappen. Wilhelmshaven 2004, S. 268-273 (=Bestandskatalog) Link zur Bibliothek
